型號：STM-10GF & STM-20GF
特點
·多個導體可進行獨立測試
·每個控制單元多達7個測試模塊
·有10KV、20KV兩種模式
·每個通道能夠晶體管故障輸出
·數字電壓顯示
·“連鎖開關”指示器
·CE認證
·安全測試電流
在聚束和布線中要進行多導體的火花測試通常十分有限并且花費巨大。制造商不得不在多通道火花測試機和獨立火花測試機中做選擇并且電極在每個操作階段都要進行安裝。
克林頓為此提供了一個可行的辦法。多達七個高壓特使模塊放置于每個電纜元件中，僅在擠壓和關閉之前進行測試。在電極中檢測出故障時，在高壓測試模塊的故障指示燈會照射到底盤，同時一個信號會立即傳輸給相應通道上的控制單元。頻道的故障指示燈亮起，光電隔離晶體管進行輸出直到復位。前面板的計數器（所有通道）會記錄故障，火花測試機會根據選擇的操作模式進行過程輸出。系統還可以在本地或遠程站點進行復位。
每個高壓測試模塊能夠連接約60m遠的STM控制單元。STM-10GF和STM-20GF多電極直流火花機具有電流限制以此來保護操作者安全，它也符合IEC1010-1的要求。
規格
·電壓測試范圍：
STM-10GF:1000V-10KV DC
STM-20GF:1000V-20KV DC
·電壓顯示：14.5mmLED顯示，精度0.02
·故障響應：小于1毫秒
·故障解決：40毫秒
·操作模式：連續高壓/故障時移除高壓
·檢測靈敏度：5KV時小于600μa.
·控制單元：432mm*311mm*89mm
·高壓測試模塊：184mm*397mm*178mm
·連接電纜：3m，長度在61m以下都可使用
·電源要求：100-240V AC,1A,49-64Hz
·安全：符合IEC 1010-1
·輸出電流：
STM-10GF:最大1.5毫安
STM-20GF:最大0.75毫安
·重量：
控制單元：6.8kg
高壓測試模塊：5.2kg

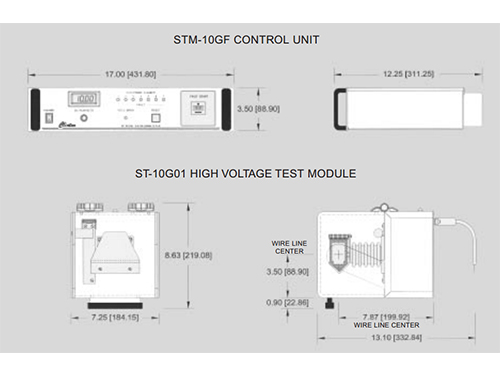

尺寸圖
